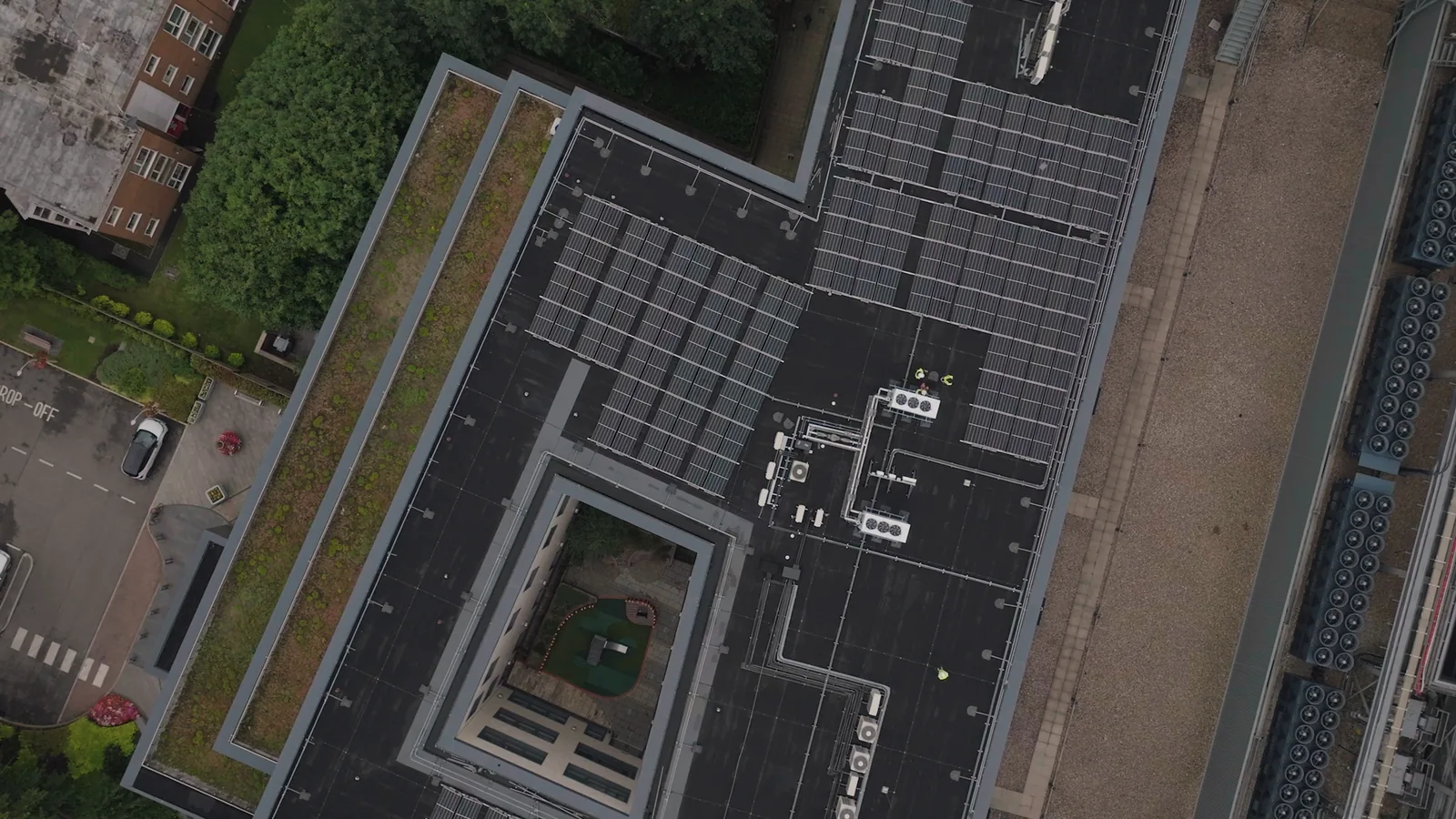

Solaranlage auf dem Flachdach: Neigung, Ausrichtung, Befestigung und Ertrag

Flachdach statt Schrägdach: was sich ändert

Bei einer Solaranlage auf dem Flachdach planen Sie zwei Größen, die Ihnen das Schrägdach abnimmt: den Neigungswinkel und die Himmelsrichtung. Dazu kommen drei Probleme, die es auf dem Schrägdach gar nicht gibt: die Eigenverschattung Reihe auf Reihe, die Verankerung ohne Dachhaken und die zusätzliche Flächenlast auf einer Decke, die dafür nie ausgelegt war.

Die letzte Zeile ist der oft übersehene Vorteil. Ein Flachdach ist begehbar, Wechselrichter und Verkabelung sind erreichbar, ein defektes Modul lässt sich ohne Gerüst tauschen. Wer auf einem Schrägdach ein Modul wechseln lässt, zahlt die Anfahrt eines Hubsteigers, bevor überhaupt jemand das Modul anfasst.

Effiziente PV-Aufständerung fürs Flachdach: Maximale Erträge & sichere Montage erklärt Video von venturama-solar laden

Aufständerung: 10 bis 15 Grad statt 30 Grad

Die alte Faustregel lautet: 30 bis 35 Grad nach Süden bringt in Deutschland den höchsten Ertrag. Das stimmt, gilt aber nur für ein einzelnes, freistehendes Modul. Sobald mehrere Reihen hintereinander stehen, wirft jede Reihe Schatten auf die nächste, und der nötige Abstand frisst die Dachfläche auf.

Deshalb hat sich als moderner Kompromiss eine Aufständerung von 10 bis 15 Grad durchgesetzt. Der spezifische Ertrag sinkt gegenüber 30 Grad nur um rund 4 bis 6 Prozent, der Flächenbedarf je Kilowatt-Peak aber um mehr als ein Drittel. Dazu kommen zwei Nebeneffekte: Die flach stehende Konstruktion bietet dem Wind weniger Angriffsfläche und braucht daher weniger Ballast, und die niedrigere Bauhöhe hält die Anlage in vielen Bundesländern innerhalb der genehmigungsfreien Höhe über der Dachfläche.

Unter etwa 10 Grad kippt die Rechnung wieder: Der Ertragsverlust wächst, gleichzeitig läuft das Wasser so langsam ab, dass Verschmutzung zum Dauerthema wird. Zehn Grad gilt daher als untere sinnvolle Grenze, fünf Grad nur dort, wo die Statik jedes Kilogramm Ballast verbietet.

Alle Ertragswerte beziehen sich auf einen mittleren deutschen Standort mit rund 1.050 kWh je kWp bei Süd 30 Grad. Nord- und Süddeutschland liegen etwa 10 Prozent darunter beziehungsweise darüber. Es sind Bandbreiten, keine Garantien.

Süd oder Ost-West: die Ertragstabelle

Die zweite Entscheidung wiegt schwerer als die Neigung. Eine Südbelegung braucht zwischen den Reihen einen Schattenkorridor. Eine Ost-West-Belegung stellt die Modultische Rücken an Rücken zu einem Dreieck zusammen, sodass zwischen zwei Modulpaaren nur noch ein schmaler Wartungs- und Entwässerungsspalt von 10 bis 30 Zentimetern bleibt.

Die folgende Rechnung geht von einem gängigen Modul mit 440 Wp aus, 1,76 m breit und 1,13 m hoch, im Querformat montiert, also rund 2,0 m² Modulfläche. Der Reihenabstand ist für den 21. Dezember mit 15 Grad Sonnenhöhe ausgelegt.

Das Ergebnis ist eindeutig und für viele überraschend: Die Variante mit dem schlechtesten Ertrag je Kilowatt-Peak liefert auf derselben Dachfläche mehr als das Doppelte an Strom. Auf einem begrenzten Flachdach ist der Ertrag je Quadratmeter die einzig relevante Kennzahl, nicht der Ertrag je kWp.

Die flachere Ertragskurve als zweites Argument

Eine Südanlage liefert eine ausgeprägte Mittagsspitze. Genau dann ist der Haushaltsverbrauch niedrig, der Speicher längst voll und der Wechselrichter arbeitet an der Abregelgrenze. Ost-West erzeugt zwei flachere Spitzen, eine gegen 9 Uhr und eine gegen 17 Uhr. Der Eigenverbrauchsanteil steigt dadurch typischerweise um 5 bis 15 Prozentpunkte, und der Wechselrichter darf im Verhältnis zur Modulleistung kleiner ausgelegt werden. Wie sich das auf die Auslegung einer konkreten Anlagengröße auswirkt, zeigen wir bei der 10-kW-Solaranlage und bei der 5-kW-Solaranlage.

Reihenabstand und Eigenverschattung berechnen

Der Reihenabstand ist reine Trigonometrie und in fünf Minuten selbst gerechnet. Sie brauchen drei Werte: die Modulhöhe in Montagelage (bei Querformat die kurze Kante, also rund 1,13 m), den Neigungswinkel und die angesetzte Sonnenhöhe.

• Aufbauhöhe: h = Modulhöhe × sin(Neigung)
• Grundfläche des Tisches: g = Modulhöhe × cos(Neigung)
• Schattenlänge: s = h ÷ tan(Sonnenhöhe)
• Achsabstand der Reihen: d = g + s

Als Auslegungsfall gilt in Deutschland üblicherweise der 21. Dezember um die Mittagszeit. Die Sonnenhöhe liegt dann je nach Breitengrad zwischen 14 und 17 Grad. Rechnen Sie mit 15 Grad, dann sind Sie für den ganzen Winter auf der sicheren Seite. Wer 17 oder 18 Grad ansetzt, spart Abstand und nimmt an wenigen Dezembertagen eine Teilverschattung in Kauf, die im Jahresertrag kaum auffällt, weil die Einstrahlung im Dezember ohnehin nur rund 3 Prozent des Jahres ausmacht.

Die letzte Zeile erklärt den Flächenvorteil: Bei Ost-West steht das nach Westen geneigte Modul direkt hinter dem nach Osten geneigten. Zwischen den Paaren bleibt nur ein Spalt für Wartung und Wasserablauf. Ein Schattenkorridor entfällt vollständig, weil sich benachbarte Paare gegenseitig nur in den ersten und letzten Sonnenminuten verschatten.

Warum Teilverschattung teurer ist, als sie aussieht

Eine verschattete Modulreihe verliert nicht proportional. Verschattet der Schlagschatten die unterste Zellreihe eines quer montierten Moduls, betrifft das alle drei Substrings gleichzeitig, und die Bypass-Dioden können nichts retten. Der Modulertrag bricht dann um deutlich mehr als den verschatteten Flächenanteil ein. Deshalb ist der Reihenabstand kein Feld, an dem sich sparen lässt, und deshalb gehört jede Attika, jeder Lüfterkopf und jede Lichtkuppel in die Verschattungsanalyse.

Solaranlage Flachdach Befestigung: Ballast, Bohren, Halterung

Die Solaranlage Flachdach Befestigung läuft in der überwiegenden Zahl der Fälle ohne ein einziges Loch in der Dachhaut ab. Der Grund ist banal: Jede Durchdringung ist eine potenzielle Leckstelle, muss vom Dachdecker fachgerecht eingedichtet werden und kostet in der Regel die Dichtheitsgewährleistung, wenn ein Solarteur sie im Alleingang setzt.

Aerodynamisch optimierte Systeme mit Windleitblechen nutzen den Sog des Windes, um die Konstruktion an die Dachfläche zu drücken statt sie anzuheben. Dadurch sinkt der nötige Ballast erheblich. Diese Systeme sind windkanalgeprüft, und die Prüfergebnisse gehören zu den Unterlagen, die Ihr Statiker sehen will. Ein System ohne Windkanalnachweis lässt sich rechnerisch nur mit sehr konservativen Annahmen belegen, was am Ende mehr Ballast bedeutet.

Wann Bohren die richtige Entscheidung ist

Auf Trapezblech- und Leichtbaudächern reicht die Tragreserve für Ballast oft nicht. Dann ist die durchdringende Verankerung nicht die schlechtere, sondern die einzig mögliche Lösung, weil sie die Lasten punktuell in die Tragstruktur einleitet statt flächig auf die Abdichtung. Die Bedingung: Der Dachdecker setzt die Manschetten, nicht der Solarteur, und die Positionen werden vor der Montage mit dem Tragwerksplaner abgestimmt.

Solaranlage Halterung fürs Flachdach: die Dachhaut entscheidet mit

Eine Halterung fürs Flachdach steht nie direkt auf der Abdichtung. Zwischen Fußschiene und Dachbahn gehört immer eine Bautenschutzmatte, die zwei Aufgaben erfüllt: Sie verteilt den Punktdruck und trennt Materialien, die sich chemisch nicht vertragen.

Prüfen Sie außerdem die Restnutzungsdauer der Abdichtung. Eine Photovoltaikanlage bleibt 25 bis 30 Jahre auf dem Dach. Liegt die Dachbahn schon 20 Jahre, sanieren Sie zuerst und montieren danach. Ein späterer Rückbau, um darunter abzudichten, kostet ein Vielfaches der Ersparnis. Bei kleinen Anlagen bis wenigen hundert Watt gilt das genauso, dazu mehr im Ratgeber zum Balkonkraftwerk auf dem Flachdach.

Dachlast, Statik und Windlast nach DIN EN 1991-1-4

Die statische Prüfung ist der Punkt, an dem Flachdachprojekte am häufigsten und am teuersten scheitern. Sie ist keine Formalie und auch nicht optional. Ein Tragwerksplaner bewertet drei Lastfälle gemeinsam: das Eigengewicht der Anlage samt Ballast, die Schneelast nach DIN EN 1991-1-3 und die Windlast nach DIN EN 1991-1-4 mit dem deutschen Nationalen Anhang.

Warum Ecke und Rand der kritische Bereich sind

Windsog verteilt sich auf einem Flachdach höchst ungleichmäßig. DIN EN 1991-1-4 teilt die Dachfläche in Bereiche ein, wobei die Ecken die mit Abstand höchsten Sogbeiwerte tragen, gefolgt von den Randstreifen. Im Inneren der Fläche sind die Werte deutlich niedriger. Deshalb halten seriöse Planungen einen Randabstand von rund 1,0 bis 1,5 Metern zur Attika ein und belegen die Eckbereiche gar nicht oder mit deutlich erhöhtem Ballast.

Eine hohe Attika hilft dabei doppelt: Sie verschattet zwar den unmittelbaren Randbereich, senkt aber gleichzeitig die Sogbelastung der ersten Modulreihe. Der Randabstand ist also selten verlorene Fläche, sondern meist der Bereich, den Sie ohnehin freigehalten hätten.

Hinweis: Wir nennen bewusst keine Modellnummern und keine Produktpreise. Kein Beitrag im Internet ersetzt eine standortbezogene statische Prüfung und die Freigabe des Dachbahnherstellers für die eingesetzte Schutzlage.

Solaranlage Flachdach Rechner: selbst überschlagen

Ein Rechner für die Solaranlage auf dem Flachdach muss nichts Kompliziertes tun. Vier Schritte reichen für eine belastbare Größenordnung, bevor Sie das erste Angebot einholen.

• Schritt 1: Bruttodachfläche messen, dann umlaufend 1,0 bis 1,5 m Randstreifen abziehen sowie alle Aufbauten, Lichtkuppeln, Entwässerungswege und Wartungsgassen. Übrig bleibt die nutzbare Fläche.
• Schritt 2: Layout wählen und den Flächenbedarf je kWp einsetzen: 4,8 m² für Ost-West mit 12 Grad, 7,9 m² für Süd mit 12 Grad, 12,5 m² für Süd mit 30 Grad.
• Schritt 3: Anlagenleistung = nutzbare Fläche ÷ Flächenbedarf je kWp.
• Schritt 4: Jahresertrag = Anlagenleistung × spezifischer Ertrag (930 bis 1.050 kWh je kWp je nach Layout und Standort).

Achten Sie bei der Auslegung auf zwei Schwellen. Bis 30 kWp auf oder an Wohngebäuden gilt nach § 12 Abs. 3 UStG der Umsatzsteuersatz von null Prozent auf Lieferung und Installation. Und ab einer bestimmten Anlagengröße verlangt der Netzbetreiber nach VDE-AR-N 4105 zusätzliche Nachweise und gegebenenfalls eine Anbindung ans Netzsicherheitsmanagement. Wer nur einen Teil des Daches belegen will oder mit einem überschaubaren Set starten möchte, findet die Komponentenlogik im Ratgeber zum Solaranlagen-Komplettset; für die Nutzung außerhalb des Daches gibt es die Solaranlage für den Garten.

Entwässerung, Reinigung und Wartung

Entwässerungswege müssen frei bleiben

Ein Flachdach entwässert über definierte Gefällewege zu Gullys und Notüberläufen. Ein Modultisch, der quer im Gefälle steht, staut Wasser. Stehendes Wasser bedeutet Algen, Schmutzeintrag und im Winter Eisdruck auf die Abdichtung. Halten Sie deshalb Gullys mit mindestens einem Meter Abstand frei, prüfen Sie die Fließrichtung vor der Reihenplanung und stellen Sie sicher, dass Sie jeden Gully auch nach der Montage noch zum Reinigen erreichen.

Reinigung: der Preis der flachen Neigung

Bei 30 Grad wäscht Regen die Modulfläche weitgehend frei. Bei 10 bis 15 Grad läuft das Wasser zu langsam, es bildet sich ein Schmutzsaum an der unteren Modulkante, der ganze Zellreihen abschattet und wie eine dauerhafte Teilverschattung wirkt. Rechnen Sie mit 2 bis 8 Prozent Verschmutzungsverlust und einer professionellen Reinigung alle zwei bis vier Jahre, in landwirtschaftlicher Umgebung oder unter Bäumen eher jährlich.

Was in die jährliche Sichtprüfung gehört

• Ballastplatten auf Verrutschen und Risse prüfen, besonders nach Sturmereignissen
• Bautenschutzmatten auf Wanderung und Abrieb der Dachbahn kontrollieren
• Kabelführung: keine DC-Leitung darf auf der Dachbahn scheuern oder in Wasser liegen
• Modulklemmen auf festen Sitz, Steckverbinder auf Korrosion
• Gullys und Notüberläufe reinigen, Bewuchs zwischen den Reihen entfernen
• Ertragsdaten mit dem Vorjahr vergleichen, um schleichende Verluste zu erkennen

Typische Fehler

1. Auf 30 Grad Süd bestehen

Der teuerste Fehler auf dem Flachdach. Wer den Winkel für den maximalen Ertrag je Modul wählt, installiert auf 100 m² rund 8 kWp statt 20,8 kWp. Der spezifische Ertrag ist dann zwar am höchsten, der absolute Jahresertrag aber weniger als halb so groß. Auf einer begrenzten Fläche zählt der Ertrag je Quadratmeter.

2. Den Statiker erst nach der Bestellung fragen

Die statische Prüfung entscheidet über Ballastmenge, Belegungsdichte und manchmal über das gesamte Befestigungskonzept. Kommt sie nach der Bestellung, sind Unterkonstruktion und Modulanzahl unter Umständen bereits falsch dimensioniert. Die Prüfung gehört vor das Angebot, nicht nach die Anzahlung.

3. Rand und Ecke voll belegen

Der Windsog ist an den Dachecken nach DIN EN 1991-1-4 um ein Vielfaches höher als in der Mitte. Wer bis an die Attika belegt, braucht dort entweder extremen Ballast oder riskiert, dass beim ersten Sturmtief ein Modultisch abhebt. Ein Randabstand von 1,0 bis 1,5 Metern ist keine verschenkte Fläche, sondern Voraussetzung.

4. Die Materialverträglichkeit der Dachbahn ignorieren

Weichmacher aus PVC-Bahnen wandern in Bitumen und umgekehrt, EPDM verträgt beides nicht. Eine falsche Schutzmatte zerstört die Abdichtung über Jahre schleichend, und der Schaden wird erst sichtbar, wenn Wasser in der Dämmung steht. Lassen Sie sich die Verträglichkeit vom Hersteller der Dachbahn schriftlich bestätigen.

Vorteile und Nachteile

Fazit
